Art

Breite
(in.)

Länge
(in.)

Gewicht
in kg

Sprengkraft

Zündung

Eingesetzt

Kommentar

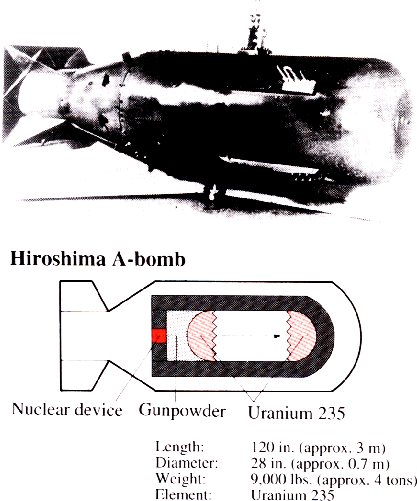

Mk-I

Bombe

28

120

4.036

15 - 16 Kt

Luftdetonation

Abgeworfen 1945, nur 5 Exemplare, Einzelstücke

Bombe mit angereichertem Uran; "Little Boy" wurde auf Hiroschima Abgeworfen.

Mk-II

Bombe

-

-

-

-

-

Wurde nie hergestellt

kleinere Plutonium Implosions-Bombe

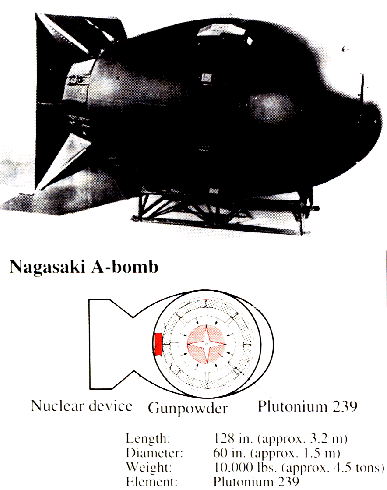

Mk-III

Bombe

60.25

128

4.672

18, 20-23, 37, 49 Kt

Luftdetonation

Abgeworfen 1945, Massenproduktion von 4/47 bis 4/49 wurden 120 hergestellt; Alle Ende 1950 Abgerüstet

Plutonium Implosions-Bombe; "Fat Man", Model 1561; Versionen 0, 1, 2

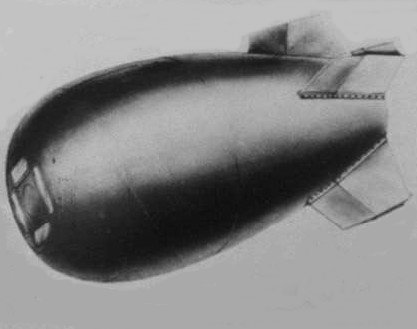

Mk-4

Bombe

60

128

4900 - 4950

1, 3.5, 8, 14, 21, 22, 31 Kt

Luftdetonation

Arbeiten begannen März 49; produziert wurden von 3/49 bis5/51; 550 Stück ; (alle Versionen);
Abgerüstet 7/52-5/53

Implosion Kernspaltungsbombe; neu entworfene Waffe basiert auf Mk-III Mod 1; erste IFI Waffe; erste am  Band produzierte Kernwaffe; Verwendete Typen C und D, Mischung des Kerns aus Pu-HEU ; 3 Versionen

W-4

Gefechtskopf

60

90

2948

-

Luftdetonation

Abgebrochen 1951

geplanter Gefechtskopf für eine Boden-Boden Marschflugkörper; Abkömmling der Mk-4 Bombe

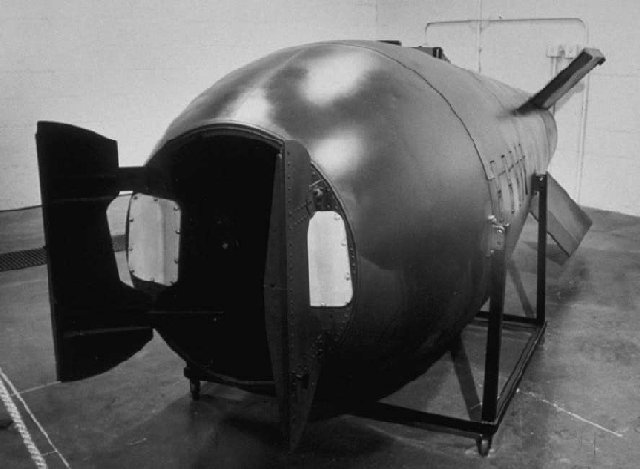

Mk-5

Bombe

43.75

129 - 132

1.372 - 1.440

6, 16, 55, 60, 100, 120 Kt

Luftdetonation oder Kontakt

Produktion 5/52-1/63;
140 Bomben (alle Versionen)

Eine mit 92 Linsen hoch effiziente Implosions-Bombe; verwendete Typen D, Mischung des Kerns; erste Waffe mit Größe Breite und Gewicht kleiner als "Fat Man"; verwendet primär die ersten thermonuklearen Vorrichtung; 4 Versionen; erste Waffe die automatisches IFI verwendet.

W-5

Gefechtskopf

39; 44

76

1.090 - 1.202; 1.179 (XW-5-X1)

6, 16, 55, 60, 100, 120 Kt

Luftdetonation oder Bodendetonation

Beginn der Herstellung 4/54 (Regulus), 7/54 (Matador);
Abgerüßtet 7/61 - 1/63;
Es wurden 35 Regulus) und 65 Matador hergestellt.

Gefechtskopf für die Matador (MGM-1) und Regulus 1 (SSM-N-8) Boden-Boden Interkontinentalraketen ;  Die Entwicklung für die Rascal ,einer Luft-Bodenrakete wurde abgebrochen; erste Nukleargefechtskopfrakete;

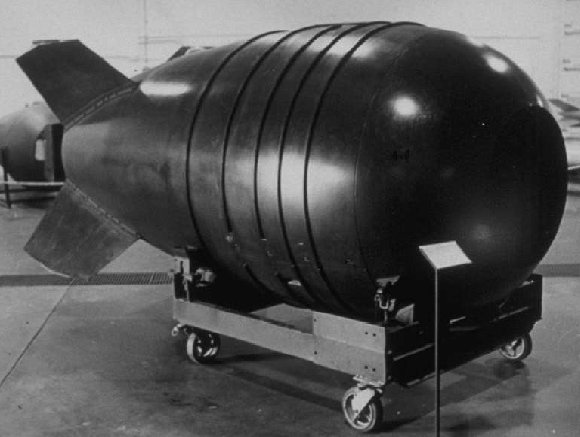

Mk-6

Bombe

61

128

3.447 - 3.855

8, 26, 80, 154, 160 Kt

Luftdetonation oder Kontakt

Hergestallt von 7/51 bis Anfang 1955; 1100 Bomben (alle Versionen) wurden hergestellt; Die letzte wurde 1962 abgerüstet

Verbesserte Mk-4; 7 Versionen; einige Mk-4Ds wurden durch Mk-6 Version 0 ausgetauscht; Frühe Versionen hatten ein 32 Linsen Implosionssystem, Version 2 und spätere hatten 60 Linsensysteme

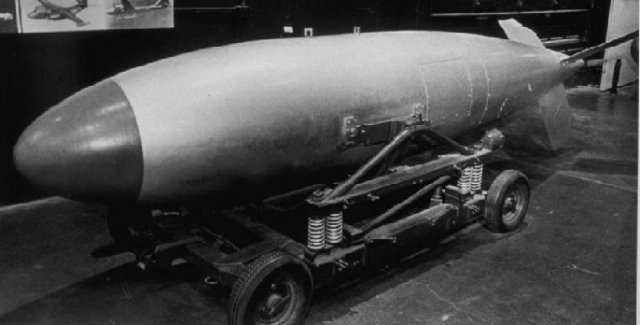

Mk-7

Bombe

30.5

183

746 - 771

8, 19, 22, 30, 31, 61 Kt

Luftdetonation oder Kontakt

Fabrikation 7/52 - 2/63;Es wurden zwischen 1700 und 1800 produziert

Mk-7 "Thor"; Mehrzweck leichte taktische Bombe; 92 Linsen Implosionssystem;  10 Versionen,  spätere Versionen verwendeten VPAL-A

W-7

Gefechtskopf

30 - 30.5

54.8 - 56

408 - 498;
439 (W-7-X1 / X2);
445 (Betty)

90 T; 2 - 40 Kt

Luftdetonation, Bodendetonation, hydrostatische Zündung

Die Produktion des W-7 Gefechtskopf  begann 12/53;
BOAR: 1956 - 1963, 225 Stück;
Corporal: 1955 - 1965, 300 Stück;
Honest John: 1954 - 1960, 300 Stück;
ADM: 1955-1963, 300 Stück;
Betty: stockpiled 6/55 - 1960, 225 Stück;
Nike Hercules: 1956 abgebrochen

 BOAR= Luft-Boden Rakete,

die Corporal (M-2) und Honest John (M-3) = ballistische Raketen,

ADM, Betty Mk 90 ASW Bombe, Nike Hercules = Boden-Luft Raketengefechtskopf (W-7-X1/X2); 4 Arten;

 Corporal mit 2-40 Kt (mehrere Möglichkeiten), ADM hat eine relativ schwache Äquivalenzsprengkraft , Betty hat 32 Kt

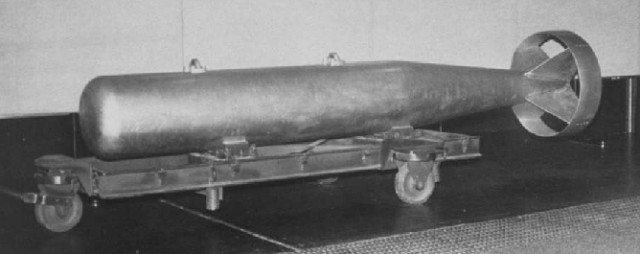

Mk-8

Bombe

14.5

116 - 132

1.465 - 1.487

25 - 30 Kt

Pyrotechnische Verzögerung

Hergestellt 11/51 - 5/53; ; 40 Stück (alle Arten)

In den Boden eindringende Waffe, auch "Elsie" genannt , 2 Arten; ersetzt durch die Mk-11

W-8

Gefechtskopf

-

-

-

-

-

Abgebrochen im Mai 1955

Beabsichtigt für den Gebrauch als ein Gefechtskopf für die Regulus Rakete

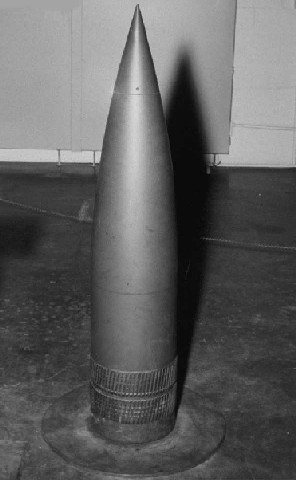

W-9

Artillerie Munition

11.02 (280 mm)

54.8

364; 385

15 Kt

Zeitverzögert

Hergestellt  4/52 - 11/53;
Abgerüstet 5/57; 80 Stück wurden produziert.

Verwendet in der T-124, erste nukleare Artillerie Munition der USA;  eine abgeänderte Version war die TX-8; 1 zu 1 durch die W-19 abgelöst; nur 20 280mm Kannonen wurden jemals hergestellt.

Mk-9 / T-4

Atommiene

-

-

54 - 90

-

Zeitverzögert

Vorrat 1957;
Abgerüstet 1963

Die T-4  wurde aus  W-9 Gefechtsköpfen hergestellt; ersetzt durch die W-45

Mk-10

Bombe

12

-

793; 680

12 - 15 Kt

Luftdetonation

Abgebrochen im Mai 1952

"Luftdetonation Elsie", eine in Gewicht und Größe verkleinerte Version der Mk-8; ersetzt durch die Mk-12

Mk-11

Bombe

14

147

1.456 - 1.587

-

Pyrotechnische Verzögerung

Herstellung 1/56 - 1957; 40 Stück hergestellt.

Verbesserte Mk-8 , ersetzte die Mk-8  1 zu 1;

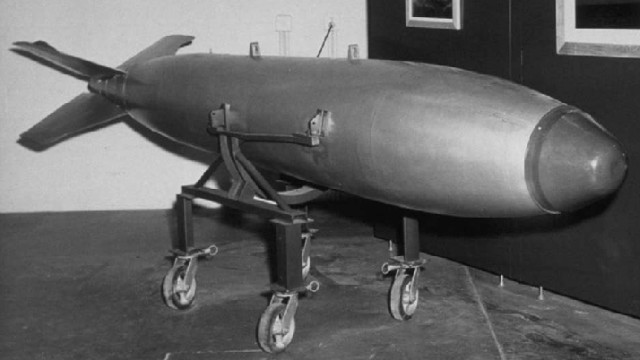

Mk-12

Bombe

22

155

498 - 544

12, 14 Kt

Zeit oder Kontakt

Produktion 12/54 - 2/57;
Abgerüstet 7/58 - 7/62; 250 Stück

Hochgeschwindigkeit Jagdbomberwaffe; 92-Punkte Implosionsbombe; Spitzname "Brok"; vermutlich erste Waffe ,die Beryllium verwendete; 4 Versionen wurden deponiert - 2 Prototypen

W-12

Gefechtskopf

22

-

408

relativ wenig Kt

Luftdetonation

Abgebrochen Nov. 1955

Talos (Navy)/Talos-W (Army) Boden-Luft Raketengefechtskopf.

MK-13

Bombe

61

128

3.356

32 Kt (Upshot - Knothole Harry shot)

Luftdetonation oder Kontakt

Abgebrochen Aug. 1954

Stärkere Mk-6 folgten, 92-Punkt Implosionssystem; Ersetzt durch die thermonukleare Mk-15/39

W-13

Gefechtskopf

58

100

2.721 - 2.948

-

Luftdetonation oder Kontakt

Abgebrochen Sept 1954

Gefechtskopf geplant für Snark Seerakete, Redstone ballistische Interkontinentalrakete; ersetzt durch die thermonuklearen  Mk/W-15/39

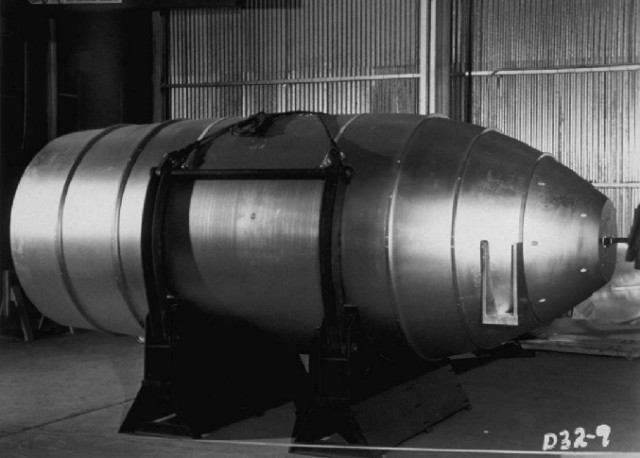

TX / MK-14

Bombe

61.4

222 - 223.5

13.133 - 13.540; 14.061

5-7 Mt; 6.9 Mt (Castle Union shot)

Luftdetonation

Gelagert 2/54 - 10/54;
5 Stück hergestellt

Erste mit  festem Treibstoff eingesetzt thermonukleare Waffe wiederverwendet in den Mk-17 Waffen von 9/56;  95% wurden verbessert zur Li-6; 64 mit Fallschirmen ausgerüstet.

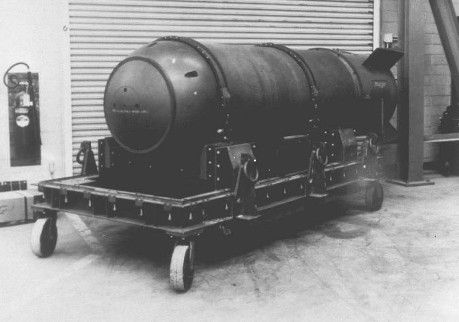

MK-15

Bombe

34.4 - 34.7; 35

136 - 140

3.447

1.69 Mt (Castle Nectar), 3.8 Mt (Redwing Cherokee)

Luftdetonation, Kontakt (F/F oder rtd), Laydown-Zünder

Produktion 4/55 - 2/57;
Abgerüstet 8/61 - 4/65; 1200 hergestellt (all Arten)

Erste "Gewichtarme" U.S. Wasserstoffbombe; zweite Hülle aus Uran; 3 Versionen; 1x3 ft und 1x12 ft Leinenfallschirm

W-15

Gefechtskopf

34.5

-

2.902 - 2.975

-

-

Abgebrochen Feb 1957

Klasse "C" thermonuklearer Raketengefechtskopf hervorgegangen aus der MK-15.

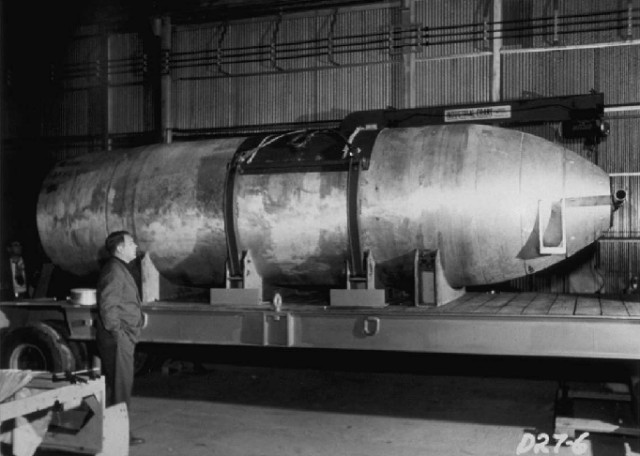

TX-16

Bombe

61.4

296.7

17.690 - 19.050

6 - 8 Mt

Luftdetonation

Gehortet 1/54 - 4/54;
5 hergestellt

Erste eingesetzte thermonukleare Waffe; einsatzfähige Version von Ivy Mikes Entwicklung;

EC-17

Bombe

61.4

224.9

17.962

11 Mt (Castle Romeo shot)

Luftdetonation

Gehortet 4/54 - 10/54; 5 hergestellt

"Notfalls" Waffe (eingesetzter Prototyp); verwendet natürliches Lithium; Freifallbombe

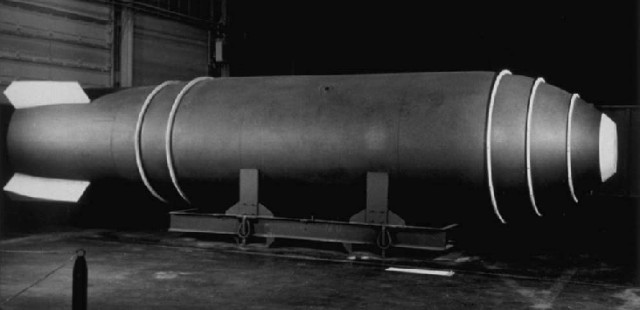

MK-17

Bombe

61.4

296.7

18.778 - 19.050

10 - 25 Mt

Luftdetonation oder Kontakt (2. Art)

Produktion 7/54 - 11/55;
Abgerüstet 11/56 - 8/57; 200 hergestellt

Ähnlich der MK-24, unterschiede sind zweitrangig; schwerer U.S. atomare Waffe, 2. größte Zerstörungskraft aller US Waffen (zusammen mit der ähnlichen Mk-24); 3 Versionen;  1x64 ft. Fallschirm; abgelöst von der Mk-36

MK-18

Bombe

60

128

3.900

500 Kt (Ivy King shot)

Luftdetonation oder Kontakt

Produktion 3/53 - 2/55;
Abgerüstet 1/56 - 3/56; 90 hergestellt (alle Versionen)

Nachfolger der  MK-6/Mk-13 ; Größte reine Fusionsbombe die es je gab; Spitzname "the SOB" ("Super Oralloy Bomb"); 92-Punkte Implosionssystem, Urankern; 2 Versionen;
Abgerüstet bei der Umwandlung zur Mk-6 Version 6; ersetzt durch die thermonuklearen Mk-15 und Mk-28

W-19

Artillerie Munition

11.02 (280 mm)

54

272

15 - 20 Kt

Mechanische Zeitverzögerung, Luftdetonation

Produktion begann 7/55;
Abgerüstet 1963; 80 Stück wurden hergestellt

Verwendet in T-315 nukleares Projektil; verbesserte W-9;

Mk-20

Bombe

60

128

2.902

-

-

Abgebrochen im Aug 1954

Verbesserte MK-13; ersetzt durch die thermonukleare MK-15

Mk-21

Bombe

56.2; 58.5

149 - 150

6.803 - 8.028

4 - 5 Mt

Luftdetonation, Kontakt, Laydown-Zünder

Produktion 12/55 - 7/56;
Abgerüstet 6/57 - 1//57; 275 hergestellt (alle Modelle)

Thermonukleare Bombe; 3 Versionen,
Abgerüstet für den Bau der Mk-36-Y1 Version 1

W-21

Gefechtskopf

52;

145

6.803 - 7.257

-

-

Abgebrochen

Für die B-58, SM-64A 56 Navaho

Mk-22

Bombe

51

-

8.164

1 Mt

-

Abgebrochen im April 1954

basiert auf Morgenstern/Ramrod Entwicklung;

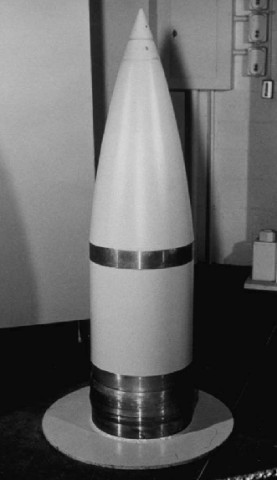

W-23

Artillerie Munition

16

64

680; 861

15 - 20 Kt

Mechanische Zeitverzögerung, Luftdetonation

Produktion begann 10/56;
Abgerüstet 10/62;
50 Stück wurden hergestellt

US Navy "Katie" Geschoss; W-19 (11 zoll Geschoss) internen Komponenten angepasst  auch bis zu 16 Zoll

EC 24

Bombe

61

225

17.962

13.5 Mt (Castle Yankee shot)

Luftdetonation

Angehäuft 4/54 - 10/54;
10 Stück wurden hergestellt

"Notfall" Waffe (Prototyp eingesetzt); verwendet angereichertes Li-6; Freifallbombe

Mk-24

Bombe

61.4

296

18.778 - 19.050

10 - 25 Mt

Luftdetonation

Produktion 7/54 - 11/55;
Abgerüstet 9/56 - 10/56;
105 Stück

ähnlich der MK-17, unterschiede zweitrangig; größte US Nuklearwaffe (Zusammen mit ähnlichen Mk-17); 2 Versionen ; 1x64 ft Fallschirm; abgelöst durch die Mk-36

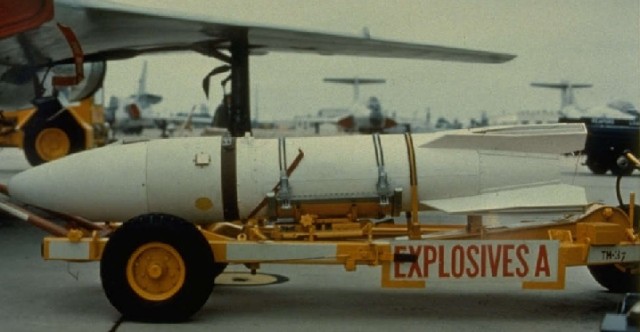

W-25

Gefechtskopf

17.35 - 17.4

25.7 - 26.6

98 - 100

1.7 Kt

zeitverzögerter Zünder

Produktion 5/57 - 5/60;
Version 0 Abgerüstet 8/61 - 1965, alle Abgerüstet im  Dez 84;
3150 Stück (alle Versionen)

MB-1 Genie Luft- Luft Raketengefechtskopf; Implosionsgefechtskopf; erste "sealed pit" Waffe; 2 Versionen, Version 1 hatte eine Umweltbedingte Sicherheitsvorrichtung.

Mk-26

Bombe

56.2

150

6.803 - 8.028

-

-

Abgebrochen 1956

Mk-21 Bruder

Mk-27

Bombe

30.2

125 - 142

1.428 - 1.496

-

Luftdetonation oder Kontakt

Produktion 11/58 - 6/59;
Abgerüstet 11/62 - 7/65; 700 Stück (all Versionen)

Navy  Wasserstoffbombe; Diese stand in Konkurrenz mit der Mk-28 zur Ergänzung Klasse "D" leichter Wasserstoffbomben ; 3 Versionen

W-27

Gefechtskopf

30.25 - 31

75

1.270

2 Mt

Luftdetonation oder Kontakt

Produktion 9/58 - 6/59;
Abgerüstet 8/62 - 7/65;
20 hergestellt

Regulus I (SSM-N-8) SSM Marschflugkörper Gefechtskopf; für folgende andere Systeme vorgesehen jedoch abgebrochen: die F-101 und B-58 Bombenhülle, und die Rascal, Regulus II, und die Matador Intercontinentalraketen.

Mk-28

Bombe

20; 22

96 - 170

771 - 1.052

Y1: 1.1 Mt,
Y2: 350 Kt,
Y3: 70 Kt,
Y5: 1.45 Mt

FUFO: F/F oder Verzögert, Luftdetonation oder Kontakt, Laydown-Zünder

Produktion 1/58 - 3/58, 8/58 - 5/66; die Letzte wurde 9/91 abgerüstet ; 4500 Stück (alle Varianten)

Taktische und strategische Wasserstoffbombe; längst eingesetzteste Waffe der USA (33 Jahre); Y4 war eine reine Kernspaltwaffe; 20 Versionen und Varianten; PAL A (Y1), B (Y2), D (Y3, Y5); abgelöst von den B-61 und B-83 Bomben;

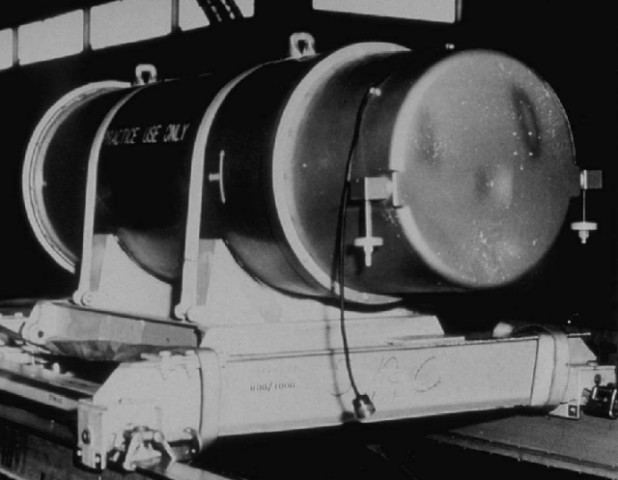

W-28

Gefechtskopf

20

60

680 - 782

70 Kt - 1.45 Mt

Luftdetonation oder Kontakt

Produktion 8/58 - 5/66, (Hound Dog) 1959 und (Mace) 1960;
Hound Dog wurde 1/64 - 1976 abgerüstet , Mace 1970; 900 Stück (Hound Dog), 100 Stück(Mace)

Gefechtskopf  für die Hound Dog (AGM-28) und Mace (MGM-13) Marschflugkörper; 5 Arten; PAL A und B

W-29

Gefechtskopf

52; 35

145

1.587

-

-

Abgebrochen Aug 1955

Abgebrochen zu Gunsten der Mk-15

W-30

Gefechtskopf

22

48

198; 222; 204

300 T; 500 T (Talos und TADM); 4.7 Kt; 19 Kt

Luftdetonation, Kontakt, Zeitverzögert

1961 - 1966, 300 Stück ;
Talos: Produktion 2/59 - 1/65, Abgerüstet 1/62 - 3/79; 300 Stück

Gefechtskopf: Talos Luft- Boden/Boden-Boden Rakete, XW-30-X1 TADM (Tactical Atomic Demolition Munition) Gefechtskopf; Talos, 3 Arten;

W-31

Gefechtskopf

28 - 29; 30

39 - 39.3

408 - 428

1, 2, 12, 20, 40 Kt

Luftdetonation, Zeitzünder, Bodendetonation

Honest John: Produktion 10/59 - 12/61, Abgerüstet 7/67 - 1987, 1650 Stück ;
Nike Hercules: Produktion 10/58 - 12/61, Abgerüstet 7/67 - 9/89, 2550 Stück;
ADM: stockpiled 9/60 - 1965, 300 Stück

Kernspaltungsgefechtkopf : Honest John Boden-Boden Rakete, Nike Hercules Boden-Luft Rakete , ADM (Atomic Demolition Munition);
Verwendete Versionen: Honest John: W-31 Version 0, 3; Nike-Hercules: W-31 Version 0, 2; ADM: Mk-31 Version 1;
Nike-Hercules, 3  Honest John (2, 20, und 40 Kt)

W-32

Artillerie Munition

9.45 (240 mm)

-

181; 204

-

-

Abgebrochen May 1955

-

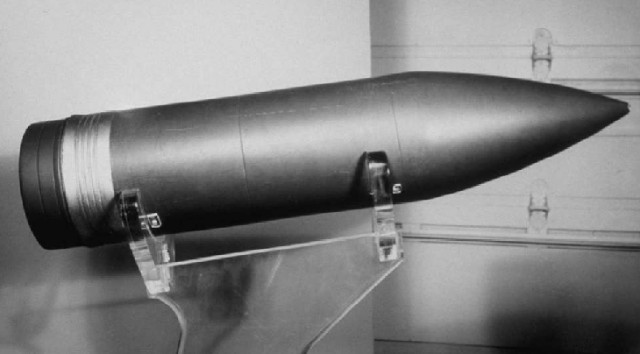

W-33

Artillerie Munition

8 (203 mm)

37

108 - 110

5 - 10 Kt, 40 Kt (Y2)

Mechanische Zeitverzögerung, Luftdetonation

Produktion 1/57 - 1/65;
Abgerüstet 9/92; 2000 Stück

W-33 verwendet in dem T-317 nuklear Projektil; Uran Waffe; Verwendet Titanium um Gewicht und Größe zu verringern; Verwendet interne Uranmischungen,

W-34

Anti U-Boot Gefechtskopf / Bombe

17

32

141; 145; 141

11 Kt

hydrostatische Zündung, Laydown-Zünder, impact

ASW: Produktion 8/58 - 12/62;
Abgerüstet 7/64 - 1971 (Lulu), 7/64 - 1976 (Astor);
2000 Stück Lulu, 600 Stück Astor;
Hotpoint: Produktion 6/58 - 9/62;
Abgerüstet  1965;
600 Stück

Gefechtskopf für ASW (anti U-Bootkrieg) und taktischer Verwendung; ASW: Mk-34 Lulu  Bomb, Mk-44 Astor Torpedo; taktisch: Mk-105 Hotpoint Bombe, erste verzögerte Fallschirmwaffe; Implosionskernspaltung weitgehend Identisch zur Mk-28

W-35

Gefechtskopf

20; 28

-

680 - 771

1.75 Mt

-

Abgebrochen im Aug 1958

Thermonuklearer Gefechtskopf einer ballistischen Rakete, geplant für Atlas, Titan ballistische Interkontinentalrakete, Thor, Jupiter ballistische Mittelstreckenraketen ; Konkurrent zur W-38; Abgebrochen zu Gunsten der W-49 (eine Weiterentwicklung der Mk-28)

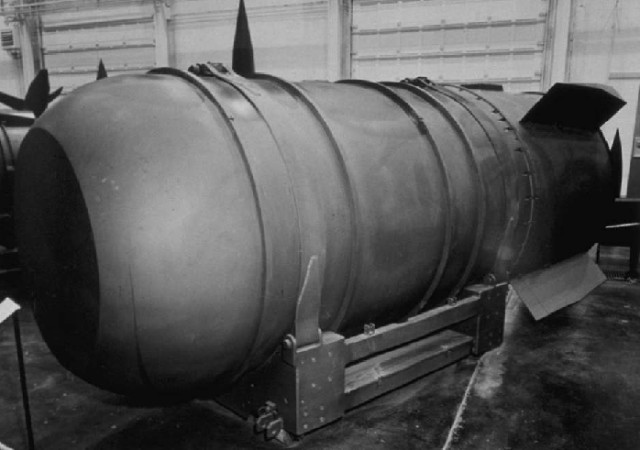

Mk-36

Bombe

56.2; 58; 59

150

7.937; 8.028

9 - 10 Mt

F/F oder verzögert Luftdetonation oder Kontakt

Produktion 4/56 - 6/58;
Abgerüstet 8/61 - 1/62; 940 Stück (alle Versionen)

Zwei Phasen  Wasserstoffbombe; Y1 "dirty," Y2 "clean", jede in 2 Versionen; Fallschirm 1x5 ft, 1x24 ft Seil; alle Mk-21s wurden durch Mk-36 im Jahre 1957 Ausgetauscht;
Abgerüstet zu Gunsten der Mk-41; Sie repräsentierte  fast die Hälfte der Megatonnenwaffen des U.S. Arsenal

sW-37

Gefechtskopf

30

-

408; 426

-

-

Abgebrochen im Sept 1956

Geplant war sie als Vielzweckwaffe von der W-31 Staffel;

W-38

Gefechtskopf

32

82.5

1.397

3.75 Mt

Luftdetonation oder Kontakt

Produktion 5/61 - 1/63; Abgerüstet 1/65 - 5/65;  110 Stück (Atlas), 70 Stück (Titan)

Gefechtskopf für Atlas E/F und Titan I ballistische Interkontinentalrakete; verwendet Avco Mk 4 RV; erste UCRL entworfene thermonukleare ballistischer Raketengefechtskopf; Konkurrent zur LASL W-35/49

Mk-39

Bombe

35, 44 (tail section)

136 - 140

3.016 - 3.061

3-4 Mt (2 verschiedene, Y1 und Y2)

Luftdetonation, Kontakt; mod w/low-level verzögerter Laydown-Zünder

Produktion 2/57 - 3/59;
Abgerüstet 1/62 to 11/66; 700 Stück (alle Versionen)

Verbesserte Mk-15, Mk-39 Version 0 selbe wie TX-15-X3; verwendet Gasantrieb besonders zur Gewichtsverringerung; thermale Batterien; Fallschirm: 1x6 ft, 1x28 Seil, 1x100 ft

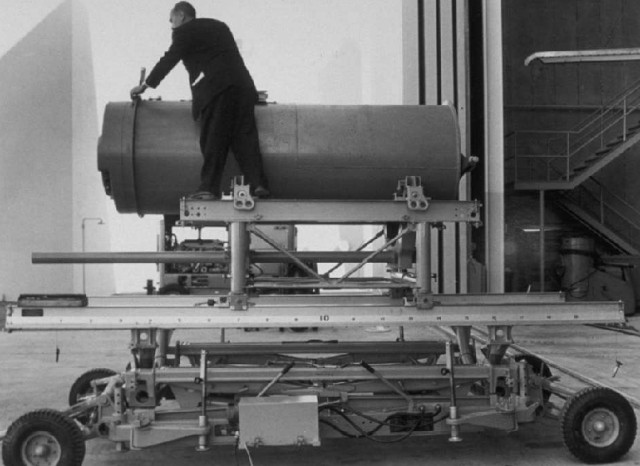

W-39

Gefechtskopf

34.5 - 35

105.7

2.825 - 2.902

3.8 Mt (2 verschiedene, Y1 aund Y2)

-

Redstone: stockpiled 7/58 - 1963, 60 Stück;
Snark: Produktion 4/58 - 7/58, Abgerüstet 8/62 - 9/65, 30 Stück

Gefechtskopf für die Snark Interkontinentalrakete, Redstone ballistisch Mittelstreckenrakete, B-58 Waffenbehälter;
Versionen: Redstone Mk-39Y1 Typ 1 und Mk-39Y2 Typ 1, Snark Mk-39Y1 Typ 1; W-39 identisch zur Mk-39 außer für Fusionssysteme.

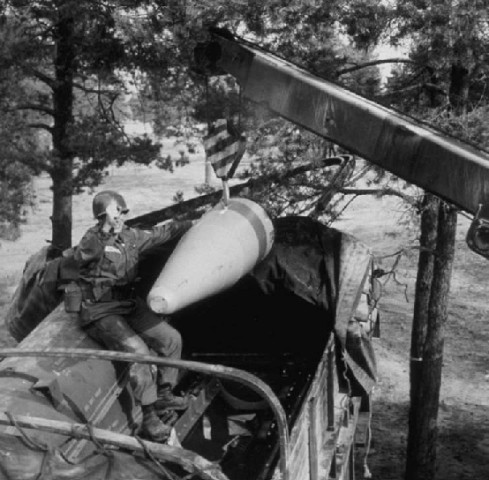

W-40

Gefechtskopf

17.9

31.64

158; 174 (Y1)

10 Kt (Y1)

Luftdetonation oder Kontakt

Bomarc: Produktion 9/59 - 5/62, Abgerüstet  11/72, 350 Stück;
Lacrosse: Produktion 9/59 - 5/62, Abgerüstet 10/63 - 1964, 400 Stück

Gefechtskopf für Bomarc Boden-Luftrakete und Lacrosse Boden-Bodenrakete; Implosionssystem angepasst an die Mk-28;  (hergestellt 6/59-8/59)

Mk-41

Bombe

52

148

4.762 - 4.839

25 Mt

FUFU: F/F oder verzögert, Luftdetonation oder Kontakt, Laydown-Zünder

Produktion 9/60 - 6/62;
Abgerüstet 11/63 - 7/76; 500 Stück

Größte U.S. Waffe; 3-Phasen Wasserstoffbombe; Y1 "dirty," Y2 "clean"; Fallschirm 1x4 ft, 1x16.5 ft;
Abgerüstet zu Gunsten der Mk-53

W-41

Gefechtskopf

50

4.218

-

 -

Abgebrochen July 1957

-

W-42

Gefechtskopf

13 - 14

18.5

34 - 41

-

Annäherung

Abgebrochen June 1961

Geplant für den Luft-Luft (z.B: GAR-8), Boden-Luft (z.B: Hawk) Einsatz

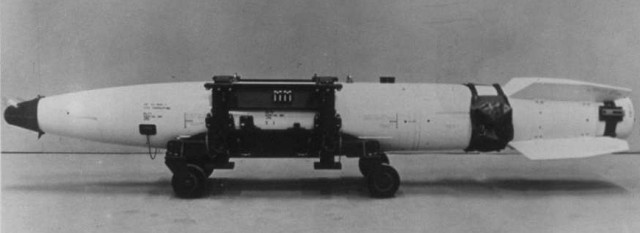

Mk-43

Bombe

18

150 - 164

934 - 963

70 Kt - 1 Mt;
Y1: 1 Mt,
Y5: 500 Kt

F/F oder verzögert, Luftdetonation oder Kontakt, Laydown-Zünder

Produktion 4/61 - 10/65;
,Letzte wurde 4/91 abgerüstet ;
1000 Stück

Bombe für den Hochgeschwindigkeitsabwurf aus niedriger Höhe; Y4 reine Kernspaltversion; PAL B (Version 2); Fallschirm: 1x4 ft, 1x23 ft Seil; Letzte Version ,die abgerüstet wurde, war die MK-43Y2 Typ 2

W-44

Anti U-Boot Gefechtskopf

13.75

25.3

77

10 Kt

hydrostatische Zündung

Produktion 5/61 - 3/68;
Abgerüstet 6/74 - 9/89;
575 Stück

ASROC (RUR-5A) anti U-Boot Gefechtskopf; Plutoniumimplosionszündung , Ähnliches Prinzip wie die Mk-43

W-45

Gefechtskopf

11.5

27

68;
Atommiene: 158

500 T; 1, 5, 8, 10, 15 Kt

Luftdetonation, Bodendetonation, Zeitverzögert, Command-Zünder

Terrier: Produktion 4/62 - 6/66, Abgerüstet 7/67 - 9/88, 750 Stück;
mittlere Atommiene: Produktion 1/62 - 6/66, Abgerüstet 7/67 - 1984, 350 Stück;
Bullpup: Produktion 1/62 - 1963, Abgerüstet 7/67 - 1978, 100 Stück;
Little John: Produktion 9/61 - 6/66, Abgerüstet 7/67 - 1970, 500 Stück

Taktischer Mehrzweckgefechtskopf von der UCRL entwickelt; kleinere Implosion; Y1 (1 Kt): Little John Boden-Boden-Rakete, Terrier Boden-Luft-Rakete, mittlerer Atommiene Y2: Little John; Y3 : GAM-83B Bullpup mittlere Atommiene; Y4 (1 Kt): Bullpup, Little John, Terrier, mittlere Atommiene

Mk-46

Bombe

37

-

2.902

Mt Bereich

-

Abgebrochen Oktober 1958

"Clean" und "dirty" Versionen getestet während der Hardtack I; musste durch die Mk-39 ersetzt werden; verbessert fortgesetzt durch die Mk-53 Reihe

W-46

Gefechtskopf

35-40

-

-

-

-

Abgebrochen April 1958

Gefechtskopf geplant für Redstone, Snark, B-58 Behälter-Gefechtskopf; Redstone/W-46 Abgebrochen zu Gunsten der Titan II/W-53 Staffel

W-47

Gefechtskopf

18

46.6

Y1: 325 - 326;
Y2: 332

Y1: 600 Kt;
Y2: 1.2 Mt

Luftdetonation oder Kontakt

EC-47 Produktion 4/60 - 6/60, Abgerüstet 6/60, 300 Stück;
W-47 Produktion 6/60 - 7/64, Abgerüstet 7/61 - 11/74, 1060 Stück (Y1 und Y2)

Polaris SLBM thermonuklearer Gefechtskopf; Durchbruch in der leichten, kompakt Kernwaffe; Gefechtskopf/Beryllium; 3 Versionen: EC-47, W-47Y1, W-47Y2; Unzuverlässig!

W-48

Artillerie Munition

6.1 (155 mm)

33.3

53 - 58

72 T

mechanisch Zeitverzögert oder Annäherung Luftdetonation, oder Kontakt

Produktion 10/63 - 3/68; Abrüstung 1/65 - 1969, alle 925 Modelle 1. Abgerüstet 1992; 1060 Stück

Implosions-Plutonium Zünder, linear mit geringem Durchmesser, 2 Varianten

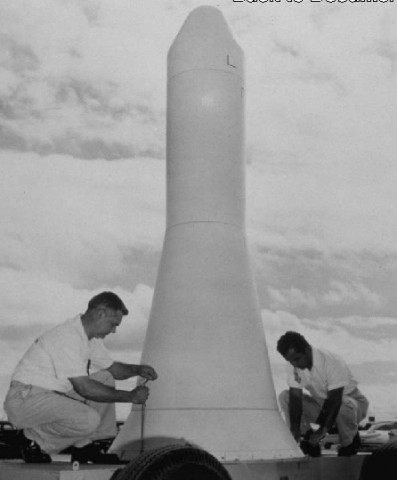

W-49

Gefechtskopf

20

54.3 - 57.9

743 - 762

1.44 Mt

Luftdetonation oder Kontakt

Produktion 9/58 - 1964;
Thor Abgerüstet 11/62 - 8/63 (eine Menge erst 4/75);

LASL Gefechtskopf entwickelt von ICBM/IRBM ; Verwendet in Thor (Typ 0,1, 3), Atlas (Typ 0, 1), Titan, Jupiter (Typ 0, 1, 3, 5) Gefechtskopf; 2 RVs verwendeten Mk-2 und Mk-3 Kühler ;, 7 Typen; Mk/W-28 Fassung mit neu verwendetem Fusionssystem; PAL A; Nachfolger der W-35

W-50

Gefechtskopf

15.4

44

185

Y1: 60 Kt;
Y2: 200 Kt;
Y3: 400 Kt

Luftdetonation oder Kontakt

Produktion 3/63 - 12/65;
Abgerüstet 4/73 - 4/91;
280 Stück

thermonuklearer Gefechtskopf für Pershing Boden-Boden-Rakete (Version 1, 2), Nike Zeus Boden-Luft Rakete (Abgebrochen 5/59); Typ 1 war ausgerüstet mit dem PAL (Permissive Action Link) A, 2 Typen

W-51

Gefechtskopf

-

-

-

22 T

-

Erhalten XW-54 Jan 1959

kleiner Kugelimplosionsgefechtskopf, Anfängliche Entwicklungen von LRL, Entwicklung übertragen an LASL und  weiterentwickelt zur W-54

W-52

Gefechtskopf

24

56.7

430

200 Kt

Luftdetonation oder Kontakt

Produktion 5/62 - 4/66;
Abgerüstet 3/74 - 8/78;
300 Stück

Sergeant Boden-Boden Raketengefechtskopf; 3 Typen; PAL A (Typ 2); Gefechtskopf getestet im Jahre 1963, Typen 1 und 2 erwiesen sich als nutzlos, Typ 3 war die erste die ihre erwartete Explosionskraft erreichte.

Mk-53

Bombe

50

148 - 150;
Y2 144

4.014 - 4.036

9 Mt

FUFO: F/F oder verzögert, Luftdetonation oder Kontakt, Laydown-Zünder

Produktion 8/62 - 6/65;    350 Stück, 50 immer noch in Bereitschaft

Getragen von den B-47, B-52; B-58 Bombern war die Mk-53BA (in BLU-2/B Behälter) in Bereitschaft; 4 Typen, Y1 "dirty" Version, Y2 "clean" Version; Gesamtes Spaltmaterial war Uran, kein Plutonium; Fallschirme: 1x4 ft, 1x16.5 ft Seile, 3x48 ft Seile; letzten 50 wurden der B-61 Typ 11 zu Gunsten abgerüstet;

W-53

Gefechtskopf

37

103

2.812

9 Mt

Luftdetonation oder Kontakt

-

Titan II Gefechtskopf

W-54

Gefechtskopf

10.75

15.7

22 - 23

250 T

Kontakt oder Annäherung

Produktion 4/61 - 2/65; Abgerüstet 7/67 - 4/72; 1000 - 2000 Stück

GAR-11/AIM-26A Falcon Luft-Luft-Raketengefechtskopf; ursprünglich  "Wee Gnat" genannt; Fassung der Mk-54

Mk-54

Gefechtskopf

10.75

17.6

22 - 24

10, 20 T

Zeitverzögert

Produktion 4/61 - 2/65;
Abgerüstet 7/67 - 1971;
400 Stück

Gefechtskopf für Davy Crockett M-388 ; 2 Typen; sehr leichter, kompakter kugelförmiger Plutoniumimplosionsgefechtskopf

Mk-54 SADM

Atommiene (=ADM)

16

24

68 (complete);
26 (W-54 only)

Verschieden, 10 T - 1 Kt

Zeitverzögert

Produktion 8/64 - 6/66;
Abgerüstet 1967 - 1989;
300 Stück
SADM

M-129/M-159 SADM (Special Atomic Demolition Munition) verwendet einen Mk-54 Gefechtskopf , sehr ähnlich der Davy Crockett; 2 Typen; mechanisches Kombinationsschloss PAL

W-55

Anti U-Boot Gefechtskopf

13

39.4

213

mittlerer Kt Bereich

hydrostatische Zündung

Produktion 1/64 - 3/68, 3/70 - 4/74;
Abgerüstet 6/83 - 9/90;
285 Stück

SUBROC (UUM-44A) anti U-Bootgefechtskopf thermonuklearer Gefechtskopf; basiert auf der 202 Kt Hardtack I Olive Vorrichtung

W-56

Gefechtskopf

17.4

47.3

272; 308

1.2 Mt

Luftdetonation oder Bodendetonation

Produktion 3/63 - 5/69;
Abrüstung 1991-93;
1000 Stück,

Minuteman I und II Gefechtskopf, basiert auf der UCRL W-47, Konkurrent zur W-59 für den Minuteman; 4 Typen

Mk-57

Bombe

14.75

118

222 - 231

5 - 20 Kt

verzögerte Luftdetonation, verzögerter Laydown-Zünder, F/F Kontakt, hydrostatische Zündung

Produktion 1/63 - 5/67; Abgerüstet 6/93; 100 Stück

leichte tactische Angriffsbombe ;Kernspaltungswaffe , Implosionszünder; modular entworfen, 6 Typen; PAL B; 1x12.5 ft Fallschirm;
Abgerüstet zu Gunsten der B-61

W-58

Gefechtskopf

15.6

40.3

116

200 Kt

Luftdetonation oder Kontakt

Produktion 3/64 - 6/67; Abgerüstet 9/68-4/82; 1400 Stück

Polaris A-3 Gefechtskopf, jeder A-3 trägt 3 doppelte Wiedereintritts Vorrichtungen (MRVs),  MRV Gefechtsköpfe in Bereitschaft

W-59

Gefechtskopf

16.3

47.8

249 - 250

1 Mt

Luftdetonation oder Kontakt

Produktion 6/62 - 7/63;
Abgerüstet 12/64 - 6/69;
150 Stück

Gefechtskopf für die Minuteman I/Mk 5 RV Rakete und der  Skybolt (Abgebrochen); Version wurde von der LASL "J-21" entworfen;

W-60

Gefechtskopf

13

20

52 - 68

relativ schwach

Annäherung

Abgebrochen Dec 1963

Typhon SAM (Boden-Luft-Rakete) Gefechtskopf

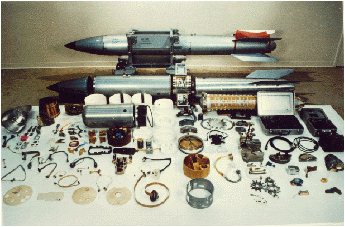

MK/B 61

Bombe

13.3

141.64

315 - 324

(4 Verschiedene),

0.3 - 340 Kt;
Mod 3: 0.3 - 170 Kt;
Mod 4: 0.3 - 45 Kt;
Mod 7/11: 10 - 340 Kt;
Mod 10: 0.3 - 80 Kt

FUFO: Verzögert und F/F, Kontakt oder Luftdetonation, Laydown-Zünder

Produktion 10/66 - 90s; 3150 Stück, 1350 immer noch in Bereitschaft

Mehrzweck taktische und strategische  Bombe; grundlegend entworfen angepasst an viele andere Waffensysteme; 11 Varianten, 5 in Betrieb; PAL B, D, F; verwendet hauptsächlich IHE (Insensitive High Explosive) ; Fallschirm: 1x17 ft oder 1x24 ft Seil; längste Produktionszeit von allen U.S. nuklear Waffen, Älteste Rakete im Betrieb;

W-62

Gefechtskopf

RV Body: 21 in;
Gefechtskopf: 19.7 in

RV Body: 72 in;
Gefechtskopf: 39.3 in

Gefechtskopf/RV: 317-362 kg
Gefechtskopf: 114 kg

170 Kt

Luftdetonation oder Kontakt

Produktion 3/70 - 6/76;
1725 Stück, 610 immer noch in Betrieb;

Minuteman III/Mk-12 RV Gefechtskopf; wird vom der Gegenwärtigen Verwendung durch W-88s abgelöst werden.

W-63

Gefechtskopf

-

-

-

-

-

Abgebrochen Nov 1966

LRL entworfen für den Lance Boden-Boden-Raketengefechtskopf; ER "Neutonen Bombe";  Entwicklung abgebrochen zu Gunsten der W-70

W-64

Gefechtskopf

-

-

-

-

-

Abgebrochen Sep 1964

LASL entwarf für den Lance diesen Boden-Boden-Raketengefechtskopf; ER ("Neutronen Bombe"); Entwicklung abgebrochen zu Gunsten der W-63

W-65

Gefechtskopf

-

-

-

Mt Bereich

-

Abgebrochen Jan 1968

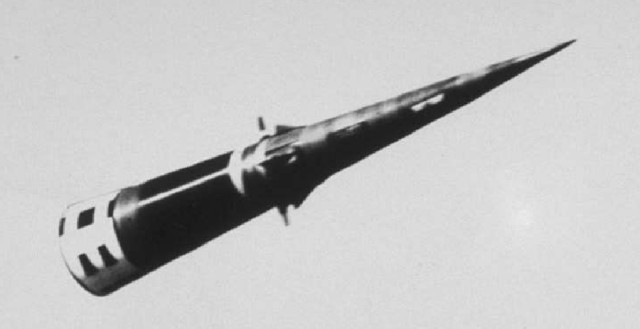

Sprint ABM (Anti-Ballistic Missile) Gefechtskopf, Abgebrochen zu Gunsten der W-66

W-66

Gefechtskopf

18

35

68

Kt Bereich

-

Produktion 6/74 - 3/75;
70 Stück

Sprint ABM (Anti-Ballistic Missile) Gefechtskopf, ER (Neutronen Bombe) Gefechtskopf

W-67

Gefechtskopf

-

-

-

150 Kt

-

Abgebrochen Dec 1967

LRL ICBM/SLBM Gefechtskopf, geplant für Poseidon und Minuteman-III

W-68

Gefechtskopf

-

-

166

40 - 50 Kt

Luftdetonation oder Kontakt

Produktion 6/70 - 6/75; Abgerüstet 9/77 - 1991; 5250 Stück

Poseidon Mk-3 RV Gefechtskopf, jede Rakete trug 10 RVs;  Probleme mit Sprengstoff erforderten einen vollständigen Umbau  des Arsenals 11/78-83 (3200 umgebaut, andere Abgerüstet); Größte amerikanische Produktionsreihe von Gefechtsköpfen

W-69

Gefechtskopf

15

30

124

170 - 200 Kt

Luftdetonation oder Kontakt

Produktion 10/71 - 8/76;
Abgerüstet 10/91 - 9/94;
1500 Stück

SRAM (short range attack missile, AGM 69A) Luft-Boden-Raketengefechtskopf; hervorgebracht durch die Mk-61; vom Dienst abgezogen 6/90 wegen Brandgefahr

W-70

Gefechtskopf

18

41

122

Version 0,1, 2: Verschieden von 1-100 Kt;
Version 3: 1 Kt

Luftdetonation oder Kontakt

Produktion 6/73 - 7/77, 8/81 - 2/83 (Version 3);
Abgerüstet 7/79 - 9/92;
Version 0-2: 900 Stück, Version 3: 380 Stück

Lance Boden-Boden-Raketengefechtskopf; Von LRL  als Nachfolger der W-63 entworfen; 4 Versionen; Version 0, 1, 2: thermonukleare Gefechtsköpfe mit 3 Sprenggrößen (1-100 Kt), Version 1 hatte vielfältigere Explosionsgrößen; Version 3: Neutronen Bombe mit erhöhter Strahlung; 2 Versionen an Sprengkraft (1. kaum weniger als 1 Kt, und 2. kaum mehr als 1 Kt), beide 60% Fusion und 40% Kernspaltung; PAL D

W-71

Gefechtskopf

42

101

1.292

5 Mt

Luftdetonation (Command-Zünder und Verzögerungs-
Zeitzünder)

Produktion 7/74 - 7/75;
Abgerüstet  9/92;
30 Stück

Spartan ABM Gefechtskopf, verwendet tödliche thermal Strahlung.

W-72

Gefechtskopf

15

79

374

ca. 600 T

Kontakt

Produktion 8/70 - 4/72;
Abgerüstet 7/79 - 9/79;
300 Stück

Walleye (AGM-62) Gleitflugbombengefechtskopf;  Die W-72 war eine modifizierte W-54, Ihre Wirkung war bedeuten größer als die der Falcon Version

W-73

Gefechtskopf

<17

-

-

-

-

Abgebrochen Sept 1970

Condor ASM Gefechtskopf; hervorgegangen aus der Mk-61; Abgebrochen zu Gunsten eines eines konventionellen HE Gefechtskopf

W-74

Artillerie Munition

6.1 (155 mm)

-

-

2 verschiedene (beide unter 100 T)

-

Abgebrochen June 1973

Lineare Plutoniumimplosionsbombe Gefechtskopf (Kernspaltungsbombe); vorgesehen um die W-48 zu eresetzen

W-75

Artillerie Munition

8 (203 mm)

-

-

bis zu 100 T

-

Abgebrochen 1973

"großer Bruder" der W-74, ähnliche Konstruktion

W-76

Gefechtskopf

-

-

164

100 Kt

Luftdetonation oder Kontakt

Produktion 6/78 - 7/87;
Hergestellt und in Bereitschaft
3000 Stück

Trident I und Trident II Mk-4 RV sind thermonukleare Gefechtsköpfe, Rakete kann 8-14 RVs tragen; entwickelt von LANL; Teil des momentanen Arsenals der USA

B-77

Bombe

18

144

1.088

Verschieden, vom Kt zum Mt Bereich

FUFO

Abgebrochen Dec 1977

Hocheffektive Wasserstoffbombe, vorgesehen um die Mk-28 und die Mk-43 zu ersetzen; PAL D;  das teure und schwere System führten zum Entwicklungsabbruch,

W-78

Gefechtskopf

21.25

67.7

181 - 272

335 - 350 Kt

Luftdetonation oder Kontakt

Produktion 8/79 - 10/82;
1083 Stück, 920 in Bereitschaft

Minuteman III/Mk-12A RV Gefechtskopf; Von LANL entworfen basierend auf der W-50 mit primär geringerem Gewicht; Momentan in Bereitschaft, soll durch die  W-88 abgelöst werden

W-79

Artillerie Munition

8

44

90

Verschieden - 100 T zu 1.1 Kt (Mod 0), 0.8 Kt (Mod 1)

Annäherung Luftdetonation oder Kontakt

Produktion 7/81 - 8/86; ER Version wurde Mitte der 80 abgerüstet, alle Abgerüstet 9/92; 550 Stück (325 ER, 225 Kernspaltung)

Lineare Plutoniumimplosionswaffe, verwendet in dem XM-753 atomaren Projektil (AFAP); Version 0:  Reine Kernspaltungs- oder Wasserstoffbombe; Version 1: nur Kernspaltung; PAL D

W-80-0

Gefechtskopf

11.8

31.4

131

Verschieden: 5 Kt und von 170 zu 200 Kt

Luftdetonation oder Kontakt

Produktion 12/83 - 9/90;
367 Stück

SLCM Gefechtskopf; verwendet bestes Plutonium; PAL D; Von LANL entworfen hervorgegangen aus dem Mk/B-61 Gefechtskopf; Momentan im US. Arsenal.

W-80-1

Gefechtskopf

11.8

31.4

131

Verschieden: 5 Kt und von 150 zu 170 Kt

Luftdetonation oder Kontakt

Produktion 1/81 - 9/90;
1750 Stück, 1400 in Bereitschaft

Gefechtskopf für die ALCM (1000 in Bereitschaft), ACM (400 in Bereitschaft); PAL D;  Von LANL entworfen basierend auf dem Mk/B-61 Gefechtskopf;

W-81

Gefechtskopf

<13.5

-

-

2 - 4 Kt

-

Abgebrochen 1986

US Navy Standard SM-2 Boden-Luft Raketengefechtskopf; PAL F; Variante der Mk/B-61 Gefechtsköpfe, Als Version mit erhöhter Strahlung geplant, jedoch nur als einfache Kernspaltungsbombe verwirklicht.

W-82

Artillerie Munition

6.1 (155 mm)

34

43

bis zu 2 Kt

Luftdetonation

W-82-0 Abgebrochen im Oct 1983; W-82-1 Abgebrochen im Sept 1990

155 mm wie die W-79, für die Verwendung in XM-785 atomaren Projektilen (AFAP); original Version 0: Reine Kernspaltung oder mit erhöhter Strahlung; Version 1: nur Kernspaltung; PAL D

B-83

Bombe

18

145

1.088

Verschieden, vom Kt  bereich bis zu 1.2 Mt

FUFO: F/F oder Verzögert, Luftdetonation oder Kontakt, Laydown-Zünder

Produktion 6/83 - 1991;
650 Stück in Betrieb

Strategische thermonukleare Bombe; PAL D; verwendet IHE,  Fallschirm: 3x4 ft, 1x46 ft; 1x5 ft, 1x46 ft

W-83

Gefechtskopf

-

-

771 - 861

-

-

-

PAL D

W-84

Gefechtskopf

13

34

175

Variable: 0.2 - 150 Kt

Luftdetonation oder Kontakt

Produktion 9/83 - 1/88;
im Betrieb;
300-350 Stück

GLCM Gefechtskopf; Von LLNL entworfen basiert auf dem Mk/B-61 Version 3/4 Gefechtskopf von LANL ; verwendet IHE, PAL F; in Bereitschaft

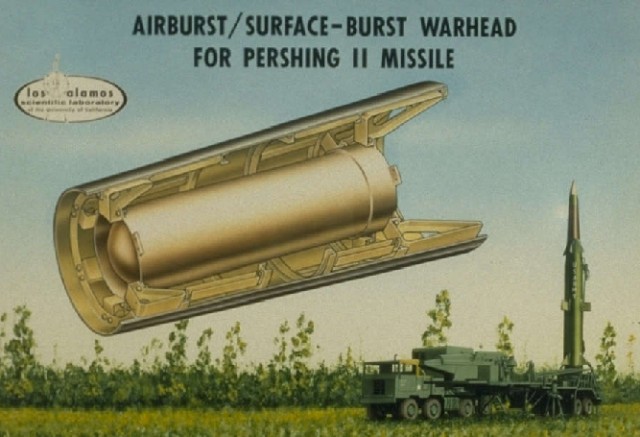

W-85

Gefechtskopf

12.5

42

399

Variable: 5 - 80 Kt

Luftdetonation oder Kontakt

Produktion 2/83 - 7/86;
Abgerüstet 1988 - 3/91;
120 Stück

Pershing II Boden-Boden-Raketengefechtskopf; gebaut nach der Mk/B-61 Version 3/4 von LANL  Gefechtskopf; verwendet IHE, PAL F; Abgerüstete W-85 wurde in den B-61 Bomben Version 10 wiederverwendet

W-86

Gefechtskopf

-

-

-

-

Verzögert

Abgebrochen Sept 1980

Bodendurchdringender Gefechtskopf für die Pershing II Boden-Boden-Rakete, Abgebrochen

W-87

Gefechtskopf

21.8

68.9

226 - 272; 199

300 Kt;
Aufrüstbar auf 475 Kt

Zeitzünder oder Annäherung Luftdetonation, Kontakt

Produktion 7/86 - 12/88;
Im Betrieb;
525 Stück

Peacekeeper (MX) ICBM/Mk-21 RV thermonuklearer Gefechtskopf (Rakete trägt 10); RV/Gefechtskopf wiegt 800 Pfund; von LLNL entworfen; verwendet hauptsächlich IHE ;durch hinzufügen von HEU vergrößerte Detonationskraft; Teil des momentanen US. Arsenals.

W-88

Gefechtskopf

21.8

68.9

<362

475 Kt

Zeitzünder (w/path length correction) und Annäherung Luftdetonation; Kontakt

Produktion 9/88 - 11/89; Im Betrieb
400 Stück

Trident II Mk-5 RV Gefechtskopf; verwendet kein IHE; benutzt HEU Mantel mit 2. Phase; In Bereitschaft

W-89

Gefechtskopf

13.3

40.8

146

200 Kt

Luftdetonation oder Kontakt

Abgebrochen im  Sept 1991

SRAM (short range attack missile) II Gefechtskopf; von LLNL entworfen;

B 90

Bombe

13.3

118

353

200 Kt

verzögerte Luftdetonation, verzögerter Kontakt, F/F Luftdetonation, F/F Kontakt, hydrostatische Zündung

Abgebrochen 1991

US Navy Nuklearschlagbombe; als Ersatz für die Mk-57 vorgesehen; PAL D; 1x26 ft Fallschirm

W-91

Gefechtskopf

-

-

140

10, 100 Kt

-

Abgebrochen Sept 1991

SRAM-T (short range attack missile - tactical) Gefechtskopf; SRAM-T war eine SRAM II Nachkomme für den F-15E Eagle Jagdbomber;  Von LASL thermonuklear entworfen; Ursprünglicher Name "New Mexico 1";
